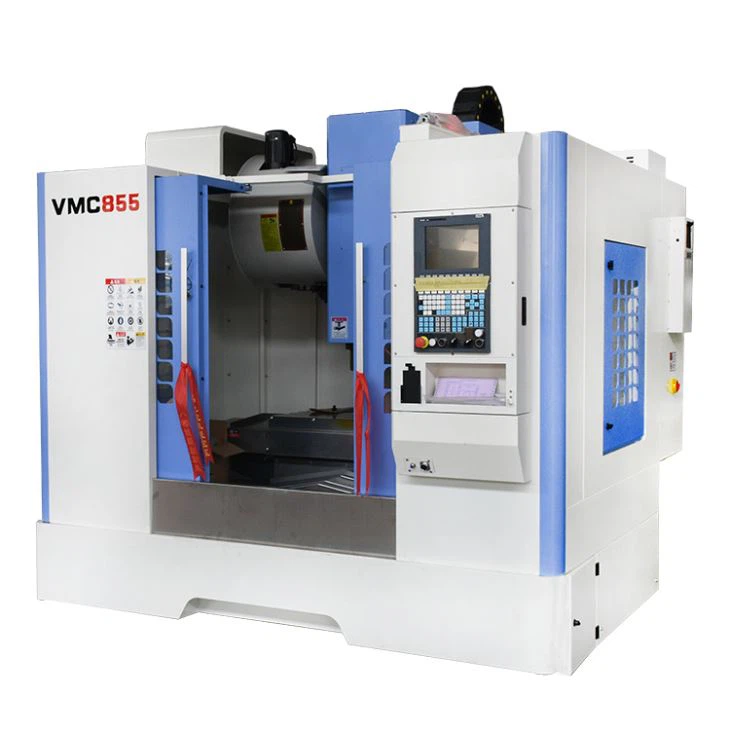

CNC обработващ център
Ход на ос X/Y/Z 800*500*600 мм
φ40*16 винтов проводник, HIWIN/ PMI 45 топка линеен водач, шпиндел BT40-150-8000, магазин тип диск с 24 инструмента
Описание
Технически параметри
представяне на продукта
1. Вертикален обработващ център с линейни водачи на ос VMC850P 3-
Размер на масата 1000*500 мм
Ход на ос X/Y/Z 800*500*600 мм
φ40*16 винтов проводник, HIWIN/ PMI 45 топка линеен водач, шпиндел BT40-150-8000, магазин тип диск с 24 инструмента
2. VMC850A 3 линейни водачи вертикален обработващ център
Размер на масата 1000*500 мм
Ход на ос X/Y/Z 800*500*500 мм
φ36*16 винтов проводник. HIWIN/PMI 35 топка линеен водач, шпиндел BT40-140-10000, пълнител тип диск с 24 инструмента
3. VMC850B Вертикален обработващ център с 3 твърди водачи
Размер на масата 1000*500 мм
Ход на ос X/Y/Z 800*500*500 мм
φ40*10 винтов проводник, шпиндел BT40-150-8000, магазин тип диск с 24 инструмента
Спецификация
VMC 850
VMC850 технически параметър | |||
работна маса | Размер на работната маса | мм | 1000*500 |
Работна маса макс.товар | килограма | 600 | |
Т-образен прорез (брой*ширина*разстояние) | 5-18*108 | ||
Пътуване | Пътуване по оси X | мм | 800 |
Пътуване по Y-оси | мм | 500 | |
Пътуване по Z-оси | мм | 500 | |
Разстояние от носа на шпиндела до повърхността на масата | мм | 120-620 | |
Разстояние от центъра на шпиндела до водача на колоната | мм | 581 | |
Вретено | Тип предаване на шпиндел | Тип колан | |
Конус на шпиндела | BT 40 φ140 | ||
Скорост на шпиндела | об/мин | 8000 | |
Двигател на шпиндела | kw | 7.5 | |
Скорост на подаване | X/Y/Z-aixs бързо подаване | м/мин | 363632 |
Скорост на подаване на рязане | мм/мин | 1-10000 | |
Списание за инструменти | Номер на инструмента | бр | 24 |
Инструментите променят начина си | Тип диск ATC | ||
Време за смяна на инструмента | s | 2-3 | |
Прецизност | Прецизност на позициониране | мм | ±0.008 |
Отчетена точност на позициониране | мм | ±0.005 | |
други | контролер | HuazhongCNC | |
Общ размер | мм | 2700*2300*2300 | |
Тегло на машината | килограма | 5000 | |
VMC 840
VMC840 (3-осова твърда релса) технически параметър | |||
работна маса | Размер на работната маса | мм | 1000*360 |
Работна маса макс.товар | килограма | 300 | |
Т-образен прорез (брой*ширина*разстояние) | 3-18*100 | ||
Пътуване | Пътуване по оси X | мм | 800 |
Пътуване по Y-оси | мм | 400 | |
Пътуване по Z-оси | мм | 550 | |
Разстояние от носа на шпиндела до повърхността на масата | мм | 100-650 | |
Разстояние от центъра на шпиндела до водача на колоната | мм | 445 | |
Вретено | Тип предаване на шпиндел | Тип колан | |
Конус на шпиндела | BT 40 φ120 | ||
Скорост на шпиндела | об/мин | 8000 | |
Двигател на шпиндела | kw | 5.5 | |
Скорост на подаване | X/Y/Z-aixs бързо подаване | м/мин | 15158 |
Скорост на подаване на рязане | мм/мин | 1-10000 | |
Списание за инструменти | Номер на инструмента | бр | 16 |
Инструментите променят начина си | Тип диск ATC | ||
Време за смяна на инструмента | s | 2-3 | |
Прецизност | Прецизност на позициониране | мм | ±0.01 |
Отчетена точност на позициониране | мм | ±0.008 | |
други | Контролер | HuazhongCNC | |
Общ размер | мм | 2500*2000*2100 | |
Тегло на машината | килограма | 3200 | |
Конфигурационна таблица
VMC 850 Стандартни аксесоари | ||
Вещ | Модел и спецификация | Марка |
CNC система за управление | HCNC 808Di | HCNC |
Серво задвижване и мотор | Съвпадение на системата | HCNC |
3-Осов лагер | Вътрешен диаметър 25, | TPI-Тайван-Китай |
3-осов сачмен винт (ниво C3) | FD3616 | Хивин-Тайван, Китай |
Линеен водач с три оси | X/Y/Z:HGH35HA | Хивин-Тайван, Китай |
Автоматична смяна на инструменти | 24T тип диск | ОКАДА-Тайван Китай |
шпиндел (тип колан) | BT{0}}об/мин | Данкуан/Хаочжи-Китай |
Пневматичен компресор | 3.5T | Хаочен-Тайван, Китай |
Пневматичен контролен елемент | - | Airtac -Китай |
автоматична система за смазване | TZ-2202-110А | Herg/Shengxiang |
Помпа за охлаждаща течност | CBK{0}}/3 | Луокай-Китай |
топлообменник | HPW-10AF | Sanhetongfei/Wenheng-Китай |
Подробности за производството
CNC контролер
1. Контрол на оста 2-4
2. 10,4" цветен LCD екран
3. Поддържа NCUC, etherCAT bus протокол
4. Поддържа 16,000, 000PPR високоточен енкодер
5. Поддържа TCPIP, Ethernet комуникационни протоколи
6. Интелигентна функция:
7. Големи данни на CNC машина
8. Проверка на счупен инструмент
9. Температурна компенсация
Приложение
Нашата фабрика
Wuhan Huazhong Numerical Control Co., Ltd. („компанията“) е китайската изследователска и индустриална база за системи с ЦПУ от среден и висок клас, първата регистрирана компания в китайската CNC системна индустрия. Технологичните изследвания и разработки на компанията, които са национално високотехнологично предприятие, се поддържат от Националния изследователски център за инженерни технологии с ЦПУ на Университета за наука и технологии Huazhong.
Компанията е спечелила две втори награди за националния научно-технически прогрес и седем първи награди на провинциално и министерско ниво. Това е най-силното техническо предприятие в китайската CNC системна индустрия.
Компанията продава близо 20,000 комплекта CNC системи, 100,000 комплекта серво усилватели и двигатели и 2,000 индустриални робота всяка година. Продажбите на CNC системи от среден и висок клас са на първо място в Китай.
Системата с ЦПУ HNC8, разработена от компанията, е постигнала усъвършенствано ниво в петосни, многоканални, високоскоростни, високопрецизни, интелигентни и други технологии. Неговата CNC система от среден и висок клас се използва най-вече в Китай. Те са били използвани в машинни инструменти и предприятия за авточасти като Bochi Machine Tool Group Co., Ltd и Dongfeng Motor Co., Ltd.
