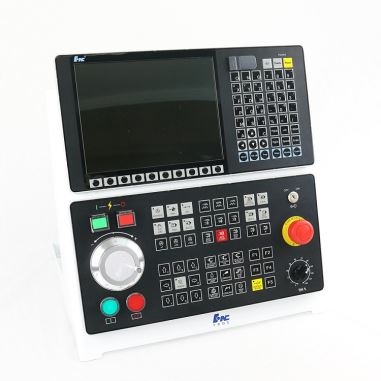

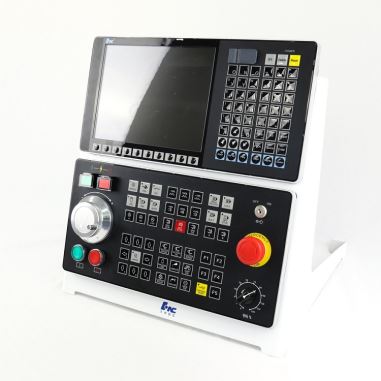

HNC808Di/T контролен панел за CNC машина
- Възможност за управление на 2-3 ос CNC стругове, постигане на 4-контрол на връзката на осите
- Поддръжка на множество протоколи като M3, NCUC, Ethercat и др.
- Поддържа директно импортиране и четене на G код
- Оптимален контролен панел с ЦПУ за струг с наклонено легло и плосък струг.
- Бърза реакция, проектирана с богати функции.
Описание
Технически параметри
Основни характеристики на панела за управление на HNC CNC
1. 10-инчов цветен LCD дисплей: висока разделителна способност, лесен за използване дизайн, интуитивен потребителски интерфейс.
2. Поддържа външни PLC и IO модули.
3. Поддържайте различни типове протоколи за шини: Ethercat, NCUC и M3 са предоставени за избор.
4. Вградено UPS захранване.
5. 16, 000, 000PPR високопрецизен енкодер.
6. 8000rpm високоскоростно твърдо нарязване: синхронен шпинделен двигател с постоянен магнит.
7. Поддържа TCP/IP и Ethernet комуникационни протоколи.
8. Може да извършва управление на пълен затворен контур.
9. С функция за автоматично поправяне на резби: може автоматично да поправя резби като петролопроводи.
10. Автоматична функция за чупене на стружки.
11. Осигурена висока работна ефективност и отлично покритие на повърхността.
12. Поддръжка на iNC-Cloud услуга: може да постигне дистанционно откриване, диагностика, поддръжка и друго управление.
13. Конкурентна цена, рентабилен избор за вашата фабрика.
14. Този контролен панел на CNC машина е достъпен за OEM, ODM и персонализиране.
Диаграма на панела на CNC контролера
Спецификации на HNC808D CNC контролен панел
●: Стандартен ★: По избор: Не е по избор
Вещ | Спецификация | HNC-808 | |
M | T | ||
Максимален брой едновременно управлявани оси в канала | 4 | 3 | |
Максимален брой захранващи оси | 4 | 3 | |
Максимален брой шпиндели в канала | 2 | 2 | |
Брой контролни оси на PMC | 1 | 1 | |
Брой канали | Стандартен | 1 | 1 |
Максимум | 1 | 2 | |
Шпиндел/канал | Стандартен | 1 | 1 |
Максимум | 2 | 2 | |
Захранваща ос/канал | Стандартен | 3 | 2 |
Максимум | 4 | 3 | |
Максимален брой оси в едновременно движение | 3 | 3 | |
Максимален брой захранващи оси | 4 | 3 | |
Максимален брой едновременно управлявани оси/канал | 3 | 3 | |
Максимален брой входни/изходни точки | 128/128 | ||
Име на ос (един канал) | Три основни оси: X, Y, Z; допълнителни оси: U, V, W, A, B, C | ● | ― |
Две основни оси: X, Z; допълнителни оси: Y, U, V, W, A, B, C | ― | ● | |
Име на оста (многоканален) | Един или два знака плюс число, първият трябва да е знак, напр. X1 | ― | ― |
Синхронизация на порталната ос | ― | ― | |
Управление на синхронизация по тангенс | ― | ― | |
Основно управление на съединителя на осите | ― | ― | |
Електронна скоростна кутия | ― | ― | |
Линейна диаграма | ― | ― | |
Управление на наклонена ос | ― | ― | |
Минимална входна единица | mm, deg, inch | 10-3 | |
Метрика/инч | G20/G21 | ● | ● |
Вход на импулсна единица | G22 | ● | ● |
Машинно заключване | ● | ● | |
Авариен стоп | ● | ● | |
Прекомерно пътуване | ● | ● | |
Зона за защита на пространството | Осигуряване на защита на детайлите и инструмента | ― | ― |
Софтуерно ограничение | ● | ● | |
Динамично освобождаване/улавяне на ос | G101/G102 | ― | ― |
Синхронизация между каналите | G104.0 до G104.7 | ― | ― |
Приложение на HNC808 CNC контролер
CNC контролерът HNC808Di/T е специално проектиран за стругове с ЦПУ, като стругове с наклонено легло и плоски стругове. HNC808Di/M е предназначен за CNC фрезови машини. Като водещ производител на CNC контролен панел в Китай, HuazhongCNC също така предоставя високопроизводителни и богати на функции CNC контролери за хоризонтални и вертикални CNC обработващи центри.
CNC системата от серията HNC е ефективна система за управление, разработена чрез годините ни натрупан опит и комбинирана с действителните изисквания за приложение на стругове, фрезови машини и обработващи центри. Има отлична работна производителност, висока съвместимост и богати функции.
