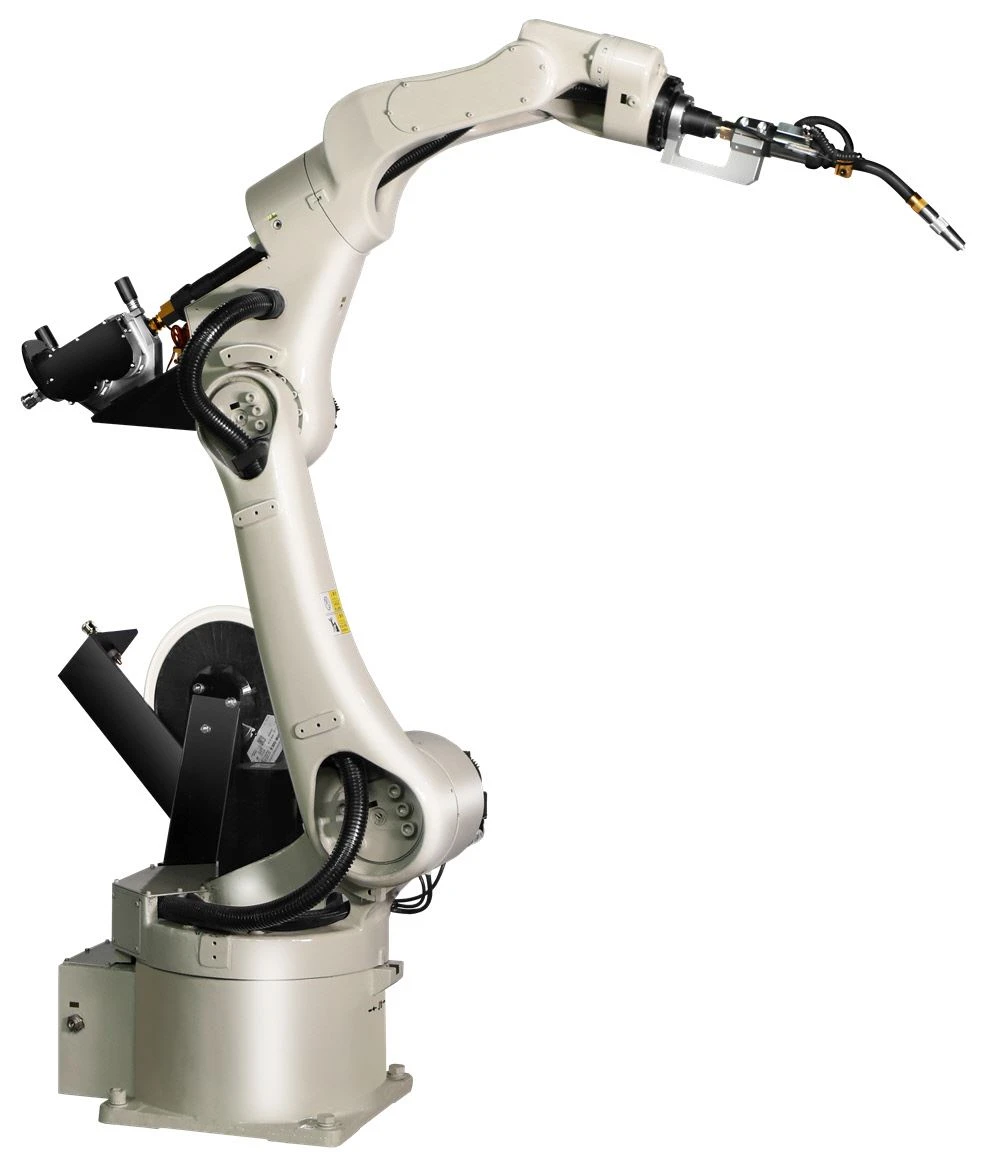

RJH615 Роботизирана система за заваряване
·Заваръчен робот с полезен товар 15 кг, работен радиус 2000 мм
· Кухата структура интегрира всички жици вътре в роботизираната ръка
· Широко използван за заваряване на автомобилни части, метален лист, стоманена конструкция
Описание
Технически параметри
Въведение в роботизирана система за заваряване
Роботизираната система за заваряване на HCNC-Group се състои от заваръчни роботи, позиционери, заваръчни приспособления, автоматизирани производствени линии, електронни системи за управление и др. Използва се главно в заваръчното производство на авточасти и каросерии, заваръчното производство на фитнес оборудване и спортно оборудване и заваряване производство на метални мебели.
Основните процеси на автоматизираната роботизирана система за заваряване са:
1. Сглобяване на детайла ръчно, след което заваръчните роботи заваряват последователно. След това детайлът за заваряване на общия монтаж ще бъде прехвърлен към работната станция за монтаж чрез транспортиращата ролкова маса, а частите за монтаж ще бъдат взети и палетизирани от роботи.
2. Структурата на трансмисията и трансмисията е проста, което е от полза за подобряване на повторната точност на позициониране и ефективността на циркулацията на детайла;
3. С автоматичните приспособления качеството на заваряване може да бъде гарантирано в най-голяма степен и степента на добив може да бъде подобрена.
Роботизирани параметри за заваряване
| Модел | RJH615 | |
| Степен на свобода | 6 | |
| Натоварване Макс./Ном | 15 кг | |
| Максимален работен радиус | 2000 мм | |
| Повтаряща се точност на позициониране | ±0.05 mm | |
| Обхват на движение | J1 | ±165 градуса |
| J2 | -175 степен/+75 степен | |
| J3 | -15степен /+260 степен | |
| J4 | ±170 градуса | |
| J5 | ±180 градуса | |
| J6 | ±400 градуса | |
| Максимална скорост | J1 | 220 градуса /s, 3.84rad/s |
| J2 | 200 градуса /s, 3.49rad/s | |
| J3 | 220 градуса /s, 3.84rad/s | |
| J4 | 330 градуса /s, 5.75rad/s | |
| J5 | 420 градуса /s, 7.33rad/s | |
| J6 | 600 градуса /s, 10.47rad/s | |
| Допустим инерционен момент | J6 | 1 кг㎡ |
| J5 | 2,2 кг㎡ | |
| J4 | 2,8 кг㎡ | |
| Допустим въртящ момент | J6 | 32Nm |
| J5 | 52Nm | |
| J4 | 60Nm | |
| Приложна среда | температура | 0 градус -45 градус |
| Хумедад | 20%-80% | |
| Отрос | Избягвайте контакт със запалими или корозивен газ и течност, стойте далеч от електронен шум (плазма) | |
| Дължина на кабела на висулката за обучение | 8m | |
| Дължина на линията за свързване корпус-шкаф | 6m | |
| I/O параметър | Изводи: 31-пинов вход (NPN), 30-пинов изход (NPN); | |
| Сигналната линия е запазена | / | |
| Пневматична тръба | / | |
| Капацитет на батерията | 6.9KVA | |
| Номинална мощност | 5KW | |
| Номинално напрежение | 3 фази AC 380V | |
| Номинален ток | 9.3A | |
| Ниво на защита на ръката на робота | IP67 | |
| Ниво на защита на електрическия шкаф | IP53 | |
| Метод на инсталиране | Земя, обърната надолу, страничен монтаж | |
| Тегло на машината/захранващата кутия | 295 кг/90 кг | |

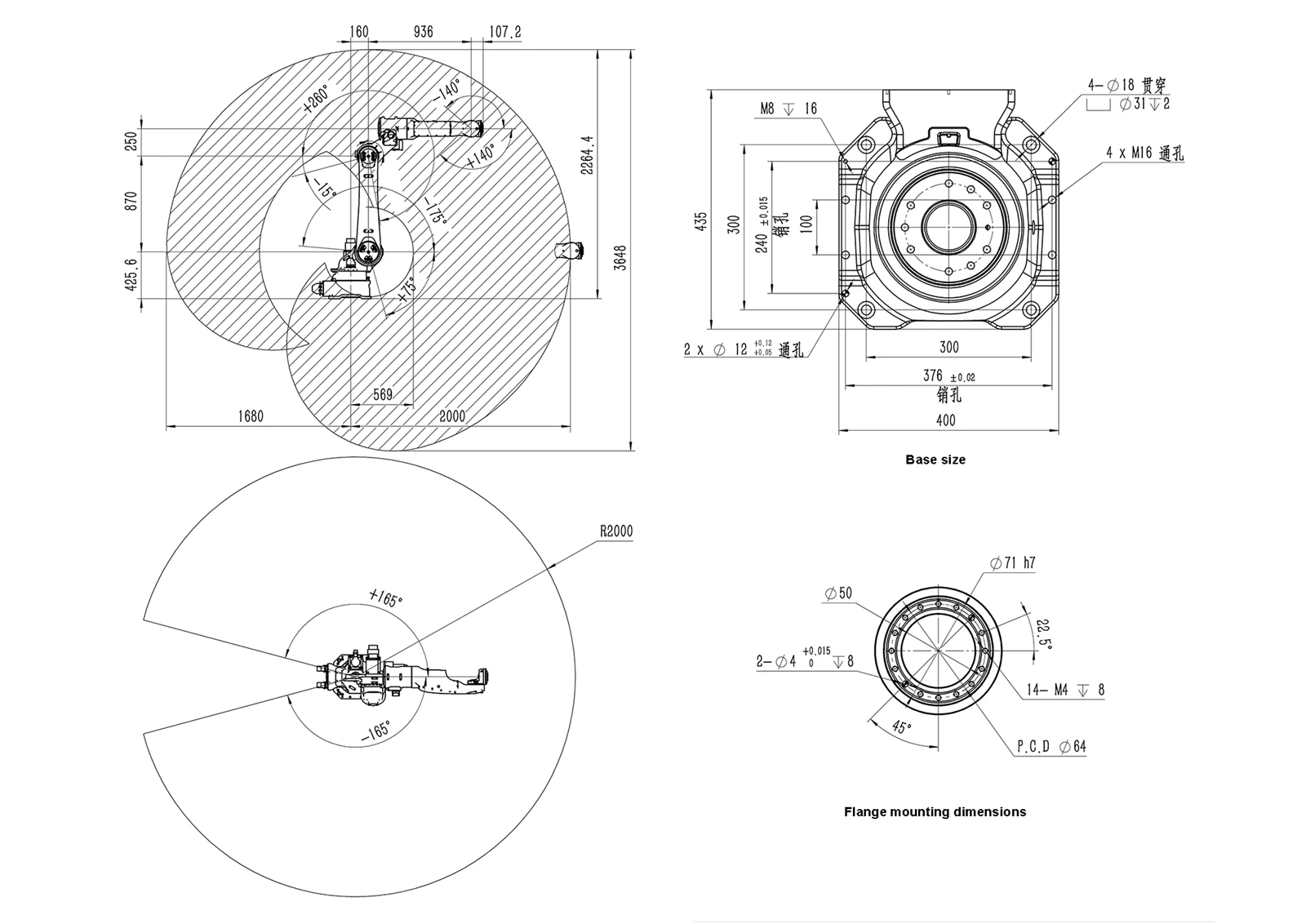

Обхват на пътуването нароботизирана система за заваряване:
Приложения на роботизирана система за заваряване
Груповите роботи са изнесени в Израел, Мексико, Южна Корея, Малайзия и др., като са част от системата за доставки на Apple, HP, Dell, Microsoft, Gree и Haier, формирали пълен набор от решения в областта на 3C, домакински уреди, кухненска посуда, автомобили и мотоциклети и повече от 200 робота на Group сега се използват в различни фабрики.
