CNC струг машина

30-градусово наклонено легло, въртящ се диаметър 500, диаметър на рязане 360
X: Φ32 * 12 L1042 Z: Φ32 * 12 L635 винтов повод

Изпрати запитване

Чат сега

Описание

Технически параметри

представяне на продукта

30-градусово наклонено легло, въртящ се диаметър 500, диаметър на рязане 360

X: Φ32 * 12 L1042 Z: Φ32 * 12 L635 винтов повод

HIWIN / PMI X: топка 35 # 1080 Z: топка 35 # 600

8-инчов кух хидравличен патрон Хидравлична кула с 8 работни станции

HNC-808Di 10/10 / 11KW

Спецификация

Име		Мерна единица	Спецификация	Справка
Макс. въртящ се диаметър на леглото		mm	500
Макс. дължина на рязане		mm	500
Макс. диаметър на рязане		mm	360	Хоризонтален стълб с 8 работни станции
Стандартен диаметър на рязане		mm	240	Хоризонтален стълб с 8 работни станции
Макс. диаметър на въртене на плъзгача		mm	300
Тип и код на шпиндела			A2-6	Вграден шпиндел
Диаметър на конуса на шпиндела		mm	65
Глава	Скорост на шпиндела	об / мин	50～4500
	Макс. изходен въртящ момент на шпиндела	Нм	177	ZJY265A-11AM-B5
			177	CTB-4011ZGC10
			235	βiIP22 / 6000
	Скорост на шпиндела		безстепенно
	Изходна мощност на шпиндела	кВт	15 （30 минути） / 11 （оценено）	ZJY265A-11AM-B5
			15 （30 минути） / 11 （оценено）	CTB-4011ZGC10
			15 （15min） / 11 （оценено）	βiIP22 / 6000
Чък	Диаметър / тип на патронника	mm	8² куха
Бърза скорост на движение по оста X		m / min	30
Бърза скорост на движение по Z-ос		m / min	30
Х-осно движение		mm	200
Пътуване по оста Z		mm	550
Пътуване на опашката		mm	450
Пътуване на ръкава на опашката		mm	100
Конус на ръкава на опашката		Морс	5#
Стандартен инструмент тип публикация			Хоризонтална 8-работна станция

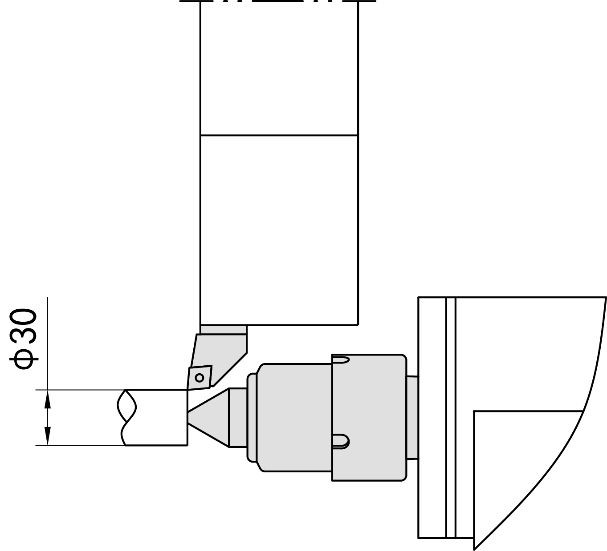

Размери на инструмента	Външен инструмент	mm	25×25
Размери на инструмента	Диаметър на пробивна лента	mm	Ф40/Ф32/Ф25/Ф20
Може ли режещата глава да избере най-близкия инструмент			Да
Максимално натоварване	Дискови части	килограма	200 (включително аксесоарите на машината като патронник)
Максимално натоварване	Части на вала	килограма	500 (включително аксесоарите на машината като патронник)
Тегло на машината		килограма	3600
Общ размер		mm	2300×1700×1930

Основна точност

Прецизността на машинния инструмент следва стандарта на GB / T16462-2007" Тест за точност на CNC хоризонтален струг"

Тестова позиция		Фабричен стандарт
Прецизна обработка		IT6
Обработена заобленост на детайла		0,0025мм / Ф75
Цилиндричност на обработения детайл		0,010 мм / 150 мм
Обработена плоскост на детайла		0,010мм / Ф200мм
Грапавост на повърхността на обработвания детайл		Ra1,25μm
Точност на позициониране	Оста X	0,008 мм
	Z-ос	0,008 мм
Повторна точност на позициониране	Оста X	0,004 мм
	Z-ос	0,004 мм

Таблица за конфигурация

Не.	Име	Модел&усилвател; Спецификация	Количество	Справка

1	HCNC CNC контролер	HNC-808Di	1	★
5	Х-осен винт на сферичен винт	φ32×12-635	1
				★
6	Z-ос сферичен винт	φ32×12-1042	1
				★
7	Водач по оста X	35 топка	1
				★
8	Водач по оста Z	35 топка	1
		35 топка		★
9	Ръководство за опашка	Ръководство	1	★
10	Лагер на шпиндела	Предна 100 ， задна90	1	★
11	Винтов оловен лагер	25X62X15	1	★
12	Пост на инструмента	Хоризонтална 8-работна станция 80 център с висока хидравлика	1	★
13	Патронник, цилиндър	8″	1
		8 ″ кухи		★
		10″
		10 ″ кухи
14	Опашка	Хидравлична батерия	1	★
		Малка опашка на вретеното
15	Отстраняване на чип, охлаждане	Кутия за чип	1	★
		Задната страна	1
