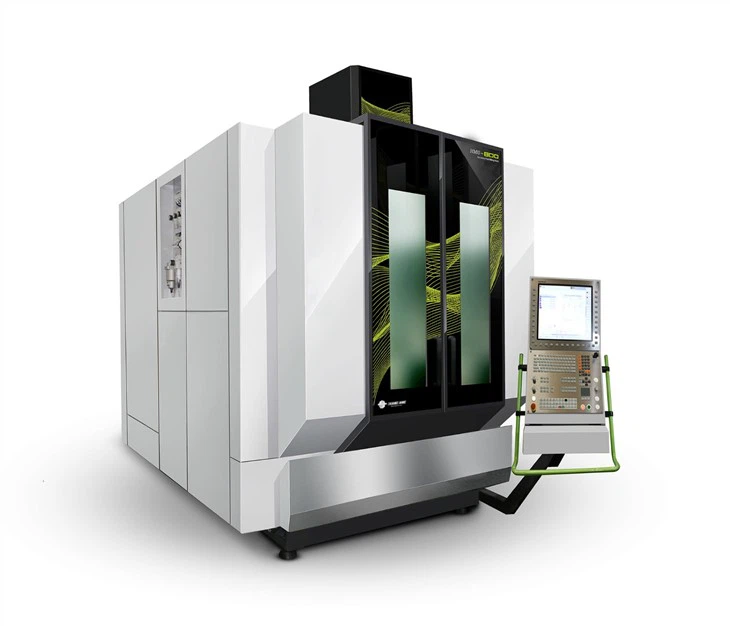

HMU-800 петосен обработващ център
Описание
Технически параметри
Продуктови характеристики на HMU-800 петосен обработващ център
С въртящия момент на оста A 4142 Nm, изискванията за обработка на тежко рязане и високо твърди материали са осигурени.
+Кран тип портална конструкция, базирана на анализ с крайни елементи и оптимизация на динамиката
+ Изключително твърдо и стабилно легло
+ Цялата архитектура на машината с непрекъсната стабилност
+ Високопроизводителна технология на шпиндела и въртящата се маса, идваща от Европа
+ Ефективни/тежки фрезови операции
+ Подходящ за широк спектър от изисквания за обработка на материали
+ Подобрете ефективността и качеството на обработката на продукта
+Иновативна технология за винтово задвижване (не въртенето задвижва движението на винта)
+ Висока скорост на реакция
Супермощен шпиндел на петосна CNC машина
+12000rmp вграден шпиндел BT40
+18000rmp вграден шпиндел HSK-A63
+18000rmp хибриден шпиндел HSK-A63
+24000rmp моторизиран шпиндел HSK-A63
Въртяща се маса с люлка за климатик
Размер на работната маса: 800 мм
Товароносимост: 800 кг
Люлеене по ос А: ±120 градуса
Въртене на C-ос: 360 градуса
Лесна употреба
Базиран на ергономичен дизайн, той реализира изключителна достъпност и видимост на обработката, постигайки несравнимо удобно за потребителя операционно изживяване.
Основни характеристики на 5-осната обработка
· Високоскоростен и прецизен контрол
· 5-управление по едновременна ос
· 5-автоматично калибриране на оста
· 5-функция RTCP на оста
· 5-ос голяма кръгова интерполация Хиперболична интерполация
· 5-обработка на ориентация на оста
· Контрол на синхронизацията
· Компенсация на грешки
· Директно задвижване
· Интелигентно управление
· Комбинация струг-мелница
· Многоканален контрол
· Безпроблемна интеграция на CAM софтуер
· Поддържа се сензорен екран
· Премахване на хлабината за множество двигатели
Спецификации на HMU-800 китайска 5-осна CNC машина
| Предмети | единица | HMU-800 | HMU-800evo | HMU-800avi |
|---|---|---|---|---|
| Система (контролен блок) | мм | |||
| Ход по оста X/Y/Z | Степен | 850/950/550 | 850/950/550 | 850/950/550 |
| Ход на A/C ос | мм | ±120/360 | ±120/360 | ±140/360 |
| Разстояние от края на шпиндела до работната маса | мм | 180-730 | 180-730 | 180-730 |
| Размер на работната маса | кг | Φ800 | Φ800 | Φ800 |
| Макс. натоварване | 600 | 800 | 800 | |
| Шпиндел | ||||
| Шпиндел (стандартен) | ||||
| Макс. скорост на шпиндела/конус | об/мин | 18000HSK-A63 | 20000HSK-A63 | 12000BT40/HSK-A63 |
| Мощност на шпиндела (S1/S6-40%) | КВТ | 20/28 | 29/36 | 15.5/21.7 |
| Въртящ момент (S1/S6-40%) | N.m | 58/81.2 | 69.9/87.5 | 85/119 |
| Система за захранване | ||||
| X/Y/Z-ос бърз ход | м/мин | 40/40/40 | 20/20/20 | 20/20/20 |
| Макс. скорост на подаване при рязане | м/мин | 20 | 10 | 10 |
| Скорост на бърз ход на A/C ос | м/мин | 20/30 | 20/30 | 20/30 |
| Точност на позициониране/Повторяемост (GB17421.22000) | ||||
| X/Y | мм | 0.008/0.006 | 0.007/0.005 | 0.007/0.005 |
| Z | мм | 0.007/0.005 | 0.006/0.004 | 0.006/0.004 |
| A/C | ARCSEC | 12/6 | 8/5 | 8/5 |
| Система за автоматична смяна на инструменти | ||||
| Брой инструменти | бр | 26T | 26T | 26T |
| Време за смяна на инструмента (инструмент-инструмент) | сек | 12s | 12s | 12s |
| Макс. дължина на инструмента | мм | 300 | 300 | 300 |
| Макс. диаметър на инструмента (няма съседен) | мм | Φ80/Φ120 | Φ80/Φ120 | Φ80/Φ120 |
| Макс. тегло на инструмента | кг | 8 | 8 | 8 |
| Размер на машината | ||||
| Височина | мм | 3443 | 3443 | 3443 |
| Площ (L*W) | m㎡ | 6452x3855 | 6452x3855 | 6452x3855 |
| Нетно тегло | кг | 17000 | 17000 | 17000 |
| Мощност | кВт | 60 | 70 | 60 |
