HNC-848 CNC контролерна система със затворен цикъл
- Изцяло цифрова CNC система за управление със затворен контур
- Поддръжка на множество протоколи: NCUC, Ethercat, M3
- Поддържа до 4 канала, като един канал поддържа до 9 подаващи оси и 4 шпиндела
- Максималният брой оси на свързване е 9, поддържащи RTCP
- Адаптиране към различни машинни инструменти като струговане и фрезоване, петосни машинни инструменти, гърбични мелници и др.
Описание
Технически параметри
HNC-848 CNC контролер със затворен цикъл Ключови характеристики:
1. Хардуер

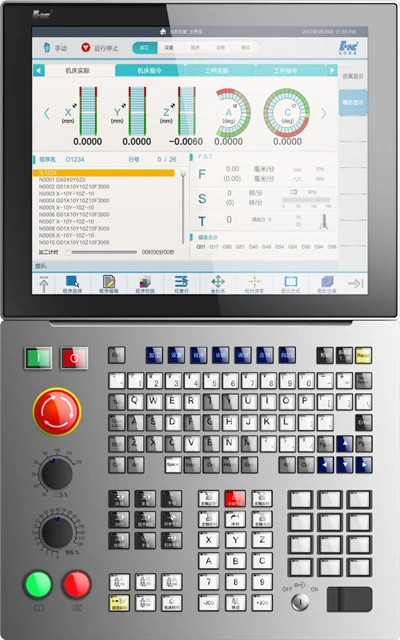

- Контролен панел: използва панел от алуминиева сплав, който се отличава с елегантен дизайн и текстура; 17-инчов капацитивен екран с висока разделителна способност 1280*1024 (сензорният екран е по избор за потребителите); качествена CNC клавиатура с кристални клавиши и 12 потребителски клавиша за разширяване на функциите на потребителите.
- Системен хардуер: USB 3.0*2, 8G системна памет, способна да разширява Bluetooth, Wifi и други безжични мрежи чрез интерфейса PCIe.
2. Софтуерни функции
- Функция RTCP с пет оси: CNC контролерът със затворен цикъл приема общ модел на структура на металообработващи машини, поддържащ всякакъв тип структура на металорежещи машини и всяка посока на оста на въртене, поддържайки до 3 линейни оси + 4 ротационни оси Машинен инструмент структура, обхващаща 21 вида често използвани петосни металорежещи машини и поддържаща RTCP функция, която осигурява два метода за програмиране, като програмиране на ъгъла на оста на въртене и векторно програмиране на инструмента.
- Обработка на наклонена повърхност: тази функция може да установи характерна координатна система (TCS) върху наклонената повърхност и да я програмира в тази координатна система. CNC системата със затворен цикъл може да поддържа установяването на 20 характерни координати, което е удобно за използване от потребителите.
- 3D симулация: тази функция може да обогати методите за наблюдение и обработка на потребителите, тъй като може да извършва графична симулация на NC програма преди обработка и също така да извършва графична симулация по време на обработка в реално време.
- Интелигентен CNC контролер със затворен цикъл: системата въвежда концепцията за интелигентен APP център. Интелигентните инструменти на APP, свързани с CNC системата, като PLC, SSTT, ISCOPE и персонализирани или самостоятелно направени приложения, могат да бъдат поставени в сервизния център, за да формират интелигентна екосистема на CNC системата.
3. Висока точност на управление
CNC системата със затворен цикъл се отличава с висока точност на управление на позицията, която се използва широко при пробивни машини, супер прецизни стругове, супер прецизни шлифовъчни машини и по-големи CNC машини.
Технически параметри на системата за ЦПУ HNC848:
Вещ | Спецификация | HNC-848 DM | HNC-848 DT |
Максимален брой едновременно управлявани оси в канала | 9 | 9 | |
Максимален брой захранващи оси | 32 | 32 | |
Максимален брой шпиндели в канала | 4 | 4 | |
Брой контролни оси на PMC | 32 | 32 | |
Брой канали | Стандартен | 1 | 1 |
Максимум | 10 | 10 | |
Шпиндел/канал | Стандартен | 1 | 1 |
Максимум | 4 | 4 | |
Захранваща ос/канал | Стандартен | 5 | 4 |
Максимум | 9 | 9 | |
Максимален брой оси в едновременно движение | 80 | 20 | |
Максимален брой захранващи оси | 64 | 64 | |
Максимален брой едновременно управлявани оси/канал | 9 | 3 | |
Максимален брой входни/изходни точки | 4096/4096 | ||
Име на оста (един канал) | Три основни оси: X, Y, Z; допълнителни оси: U, V, W, A, B, C | Стандартен | Не е задължително |
Две основни оси: X, Z; допълнителни оси: Y, U, V, W, A, B, C | Не е задължително | Стандартен | |
Име на оста (многоканален) | Един или два знака плюс число, като първият трябва да е знак, напр. X1 | Стандартен | Стандартен |
Синхронизация на порталната ос | Стандартен | Стандартен | |
Управление на синхронизация по тангенс | Не е задължително | Не е задължително | |
Основно управление на съединителя на осите | Не е задължително | Не е задължително | |
Електронна скоростна кутия | Не е задължително | Не е задължително | |
Линейна диаграма | Не е задължително | Не е задължително | |
Управление на наклонена ос | Не е задължително | Не е задължително | |
Метрика/инч | G20/G21 | Стандартен | Стандартен |
Вход на импулсна единица | G22 | Стандартен | Стандартен |
Машинно заключване | Стандартен | Стандартен | |
Авариен стоп | Стандартен | Стандартен | |
Прекомерно пътуване | Стандартен | Стандартен | |
Зона за защита на пространството | Осигуряване на защита на детайлите и инструмента | Не е задължително | Не е задължително |
Софтуерно ограничение | Стандартен | Стандартен | |
Динамично освобождаване/улавяне на ос | G101/G102 | Стандартен | Стандартен |
Синхронизация между каналите | G104.0 до G104.7 | Стандартен | Стандартен |
CNC контролер със затворен цикълПолета за приложение:
CNC системата със затворен цикъл може да осигури цялостно решение за 5-комбинирана обработка на оси, струговане и фрезоване, подходящо за енергийно оборудване, производство на автомобили, корабостроене и 3C (компютри, комуникации, потребителска електроника) области.
